Измерительные трансформаторы внутренней установки
Опорные трансформаторы тока 35 кВ
ТОЛ-НТЗ-35-11, 12
Продукция > Измерительные трансформаторы тока УХЛ2 > Опорные трансформаторы тока > ТОЛ-НТЗ-35-11 (-12)
Измерительный трансформатор тока
ТОЛ-НТЗ-35-11(-12)
Масса не более 70...98 кг
Опорный измерительный трансформатор тока внутренней установки с классом изоляции 35 кВ. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения. Изготавливается в 2-х вариантах, отличающихся длинной корпуса.
Возможные варианты исполнения
-
Б – c изолирующими барьерами
Возможные варианты исполнения и расположения вторичных выводов
-
А – параллельно установочной поверхности
-
В – перпендикулярно установочной поверхности
-
С – из гибкого провода, параллельно установочной поверхности
Габаритные, установочные, присоединительные размеры и масса трансформаторов ТОЛ-НТЗ-35-11 УХЛ2, Т2
_ti(1)_edited.jpg)

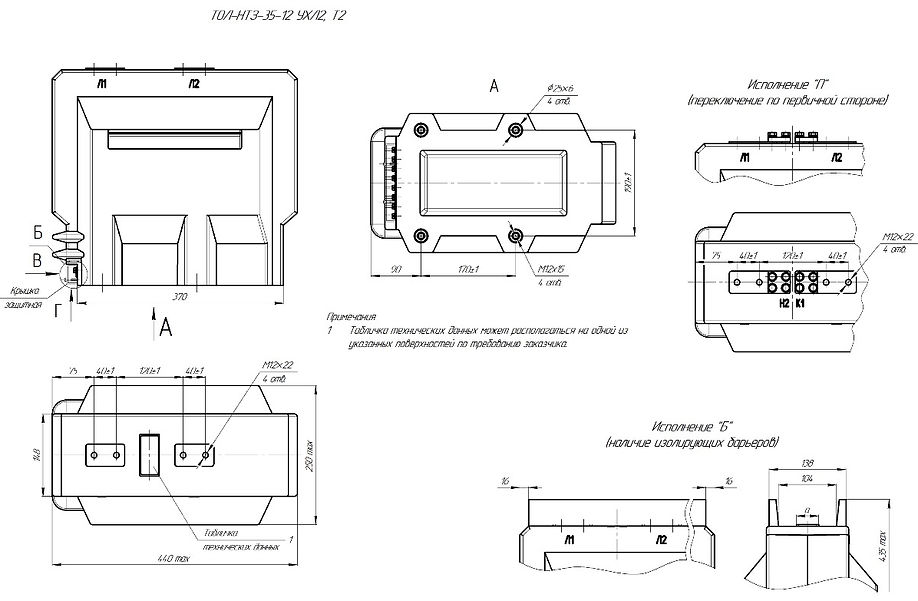

Габаритные, установочные, присоединительные размеры и масса трансформаторов ТОЛ-НТЗ-35-12
_ti(3)%20(1)_edited.jpg)
Варианты исполнения ТОЛ-НТЗ-10-35-11, 12
_ti(4)%20(1)_edited.jpg)

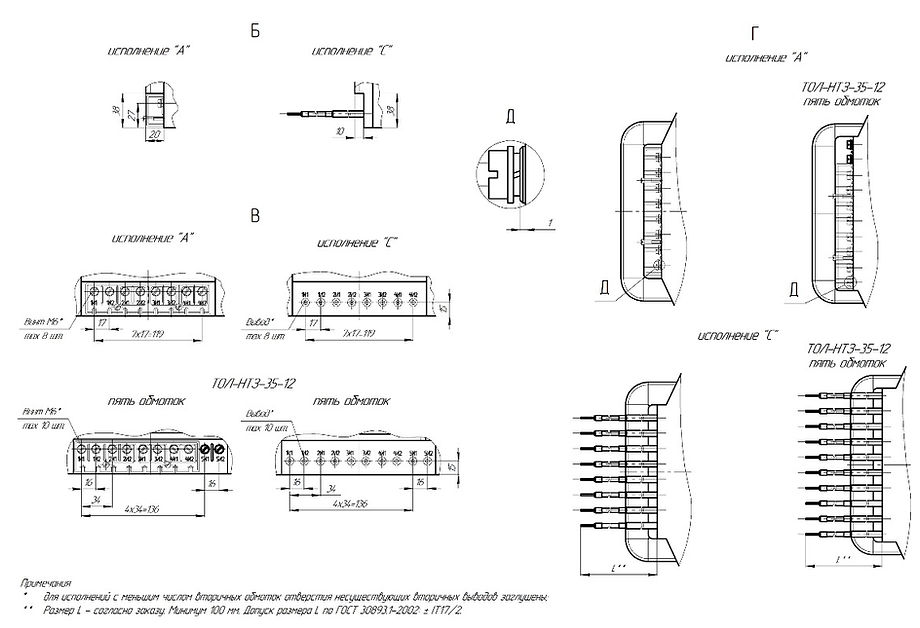

Варианты исполнения вторичных выводов ТОЛ-НТЗ-10-35-11, -12
_ti(2)_edited.jpg)
Документы
Техническая информация ТОЛ-НТЗ-10 (20, 35)
Руководство по эксплуатации ТОЛ-НТЗ-35
Описание типа CИ ТОЛ-НТЗ
Сертификаты
Декларация о соответствии ТОЛ-НТЗ-10 (20, 35)
Свидетельство о регистрации в реестре ОАО «РЖД»
Сертификат об утверждении типа СИ в РФ
Удостоверение одобрения типа СИ в Республике Болгария
Сертификат об утверждении типа СИ в Республике Беларусь
Сертификат о признании утверждения типа СИ в Республике Казахстан
Сертификат утверждения типа СИ в Туркменистане
Сертификат признания утверждённого типа СИ в Республике Узбекистан
Сертификат о признании утверждения типа СИ в Таджикистане
Сертификат об утверждении типа СИ в Республике Армения
Сертификат об утверждении типа СИ в Киргизии
Сертификат соответствия требованиям пожарной безопасности
Акт локализации РЖД
CAD модели
Габаритный чертеж ТОЛ-НТЗ-35-11
Габаритный чертеж ТОЛ-НТЗ-35-12
3D модель ТОЛ-НТЗ-35-11
3D модель ТОЛ-НТЗ-35-12
