Измерительные трансформаторы внутренней установки

Опорные трансформаторы тока 6 кВ, 10 кВ
ТОЛ-НТЗ-10-71Е (-72Е, -73Е)

трансформатор тока, ТОЛ-НТЗ-10-71Е опорный трансформатор тока принципиальная схема

Измерительный трансформатор тока
ТОЛ-НТЗ-10-71Е (-72Е, -73Е)

Масса не более
23-27 (30-35, 37-43) кг

Опорный измерительный трансформатор тока внутренней установки с классом изоляции 10 кВ, оснащенный клеммной коробкой вторичных выводов на металлическом основании. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Изготавливается в 3-х вариантах, отличающихся длинной корпуса.

Возможные варианты исполнения



Особенности конструкции

Выводы вторичных обмоток расположены в нижней части трансформатора, в клеммной коробке на металлическом основании и имеют исполнение «Е».



Трансформаторы имеют болт заземления М8, который расположен на металлическом основании, возможность заземления одного из выводов вторичных обмоток непосредственно на основание. Трансформаторы с числом выводов вторичных обмоток более 6 поставляются без возможности заземления одного из выводов.

Габаритные, установочные, присоединительные размеры и масса трансформаторов ТОЛ-НТЗ-10-71Е

габариты ТОЛ-НТЗ-10-71Е измерительные трансформаторы тока опорные

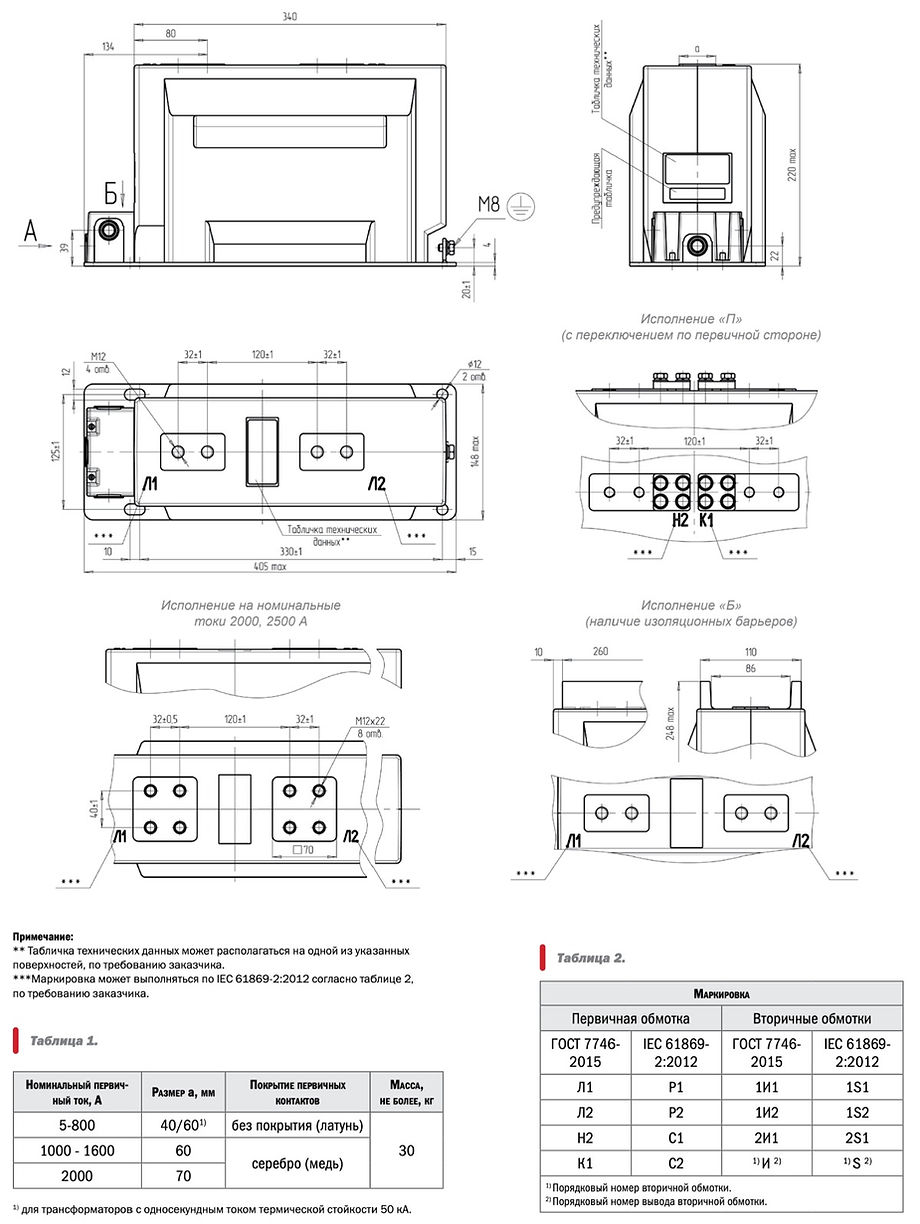

Габаритные, установочные, присоединительные размеры и масса трансформаторов ТОЛ-НТЗ-10-72Е

габариты ТОЛ-НТЗ-10-72Е измерительные трансформаторы тока опорные

Габаритные, установочные, присоединительные размеры и масса трансформаторов ТОЛ-НТЗ-10-73Е

габариты ТОЛ-НТЗ-10-73Е измерительные трансформаторы тока опорные

Варианты исполнения вторичных выводов ТОЛ-НТЗ-10-71Е (-72Е, -73Е)

вывода ТОЛ-НТЗ-10-72Е измерительные трансформаторы тока опорные
Якорь 1

Документы

Техническая информация ТОЛ-НТЗ-10(20) исп.Е
Руководство по эксплуатации ТОЛ-НТЗ-10
Описание типа CИ ТОЛ-НТЗ

Опросный лист



Сертификаты

Декларация о соответствии ТОЛ-НТЗ-10 (20, 35)
Свидетельство о регистрации в реестре ОАО «РЖД»
Сертификат об утверждении типа СИ в РФ
Удостоверение одобрения типа СИ в Республике Болгария
Сертификат об утверждении типа СИ в Республике Беларусь
Сертификат о признании утверждения типа СИ в Республике Казахстан
Сертификат утверждения типа СИ в Туркменистане
Сертификат признания утверждённого типа СИ в Республике Узбекистан
Сертификат о признании утверждения типа СИ в Таджикистане
Сертификат об утверждении типа СИ в Республике Армения
Сертификат об утверждении типа СИ в Киргизии
Сертификат соответствия требованиям пожарной безопасности


Акт локализации РЖД



CAD модели

3D модель ТОЛ-НТЗ-10-71Е
3D модель ТОЛ-НТЗ-10-72Е
3D модель ТОЛ-НТЗ-10-73Е

Условные обозначения
