Измерительные трансформаторы внутренней установки

Переключение
по первичной стороне

Переключение по первичной стороне

Опорные трансформаторы тока могут изготавливаться как с односекционной первичной обмоткой, так и с двухсекционной первичной обмоткой. С помощью данной опции можно изменять коэффициент трансформации вдвое на всех вторичных обмотках одновременно путем параллельного или последовательного соединения секций.

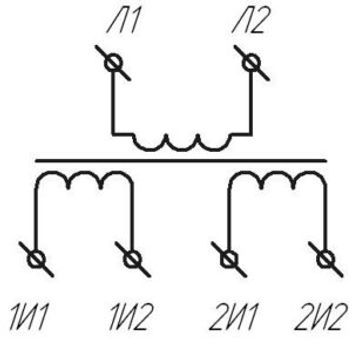

Схема трансформатора с односекционной первичной обмоткой


Схема трансформатора с двухсекционной первичной обмоткой

При этом при параллельном соединении секций (выводы Л1-H2 и К1-Л2 закорочены входящими в комплект перемычками) – сечение первичной обмотки увеличивается, а количество витков остается равным количеству витков в секции, что соответствует большему первичному току.

При последовательном соединении секций (выводы Н2-К1  закорочены входящими в комплект перемычками) – сечение первичной обмотки остается равным сечению секции, а количество витков увеличивается вдвое, что соответствует меньшему первичному току.

Данная опция применима для опорных трансформаторов тока 10 кВ исполнений -11, 12, 13 с номинальным током первичной обмотки до 800 А.

Параметры вторичных обмоток при данном способе переключения: класс точности, номинальная вторичная нагрузка, коэффициент безопасности приборов или предельная кратность остаются без изменений.

В наименовании трансформатора присутствует буква «П», первичные токи при этом способе переключения указываются через тире «-», например: «200-400/5».
